معرفی CD74HC244E
CD74HC244E یک آیسی بافر و لایندرایور هشتکاناله از خانواده 74HC است که دارای خروجیهای سهحالته (3-State) میباشد. این قطعه برای بافر کردن، انتقال و کنترل سیگنالهای منطقی در مدارهای دیجیتال طراحی شده و در سیستمهایی که نیاز به جداسازی یا کنترل مسیرهای داده دارند مورد استفاده قرار میگیرد.
این آیسی دارای هشت کانال بافر است که در دو گروه چهارکاناله قرار گرفتهاند و هر گروه توسط یک ورودی Enable مستقل کنترل میشود. خروجی سهحالته امکان قرار دادن خروجیها در وضعیت High Impedance را فراهم میکند و به همین دلیل این قطعه برای استفاده در باسهای داده و مدارهای دیجیتال چندبخشی مناسب است.
ویژگیهای CD74HC244
- نوع قطعه: Octal Buffer / Line Driver
- تعداد کانال: 8 کانال
- نوع خروجی: 3-State
- نوع ورودی: Standard CMOS
- محدوده ولتاژ تغذیه: 2 تا 6V
- جریان خروجی حداکثر: ±6mA
- پکیج: PDIP-20
- محدوده دمای کاری: -55°C تا +125°C
- دارای ورودیهای کنترل Enable
- مناسب برای مدارهای منطقی CMOS
- دارای خروجیهای متعادل و عملکرد با سرعت بالا
کاربردهای CD74HC244
- بافر کردن سیگنالهای دیجیتال
- درایو و انتقال داده در مدارهای منطقی
- مدارهای باس داده
- سیستمهای میکروکنترلری
- مدارهای کنترل دیجیتال
- افزایش توان درایو خطوط منطقی
- جداسازی بخشهای مختلف مدار دیجیتال
- تجهیزات الکترونیکی صنعتی
نحوه عملکرد CD74HC244E
CD74HC244E از هشت بافر منطقی تشکیل شده است که در دو گروه چهارکاناله قرار دارند. هر گروه دارای یک ورودی Enable مستقل است. زمانی که بخش مربوطه فعال باشد، سیگنالهای ورودی به خروجی منتقل میشوند و در حالت غیرفعال، خروجیها به وضعیت High Impedance میروند.
حالت High Impedance باعث میشود خروجی آیسی عملاً از خط داده جدا شود. این ویژگی در مدارهایی که چند بخش مختلف به یک باس مشترک متصل هستند اهمیت زیادی دارد و از تداخل بین خروجیها جلوگیری میکند.
خروجی سهحالته 3-State
یکی از ویژگیهای اصلی CD74HC244E استفاده از خروجیهای سهحالته است. خروجی هر گروه میتواند در وضعیت منطقی High، Low یا High Impedance قرار بگیرد. این قابلیت امکان کنترل اتصال خروجیها به خطوط مشترک داده را فراهم میکند.
در حالت High Impedance، خروجی بافر از خط داده جدا شده و امکان کنترل همان خط توسط یک مدار دیگر فراهم میشود. به همین دلیل آیسیهای 74HC244 در مدارهای باس و سیستمهای دیجیتال چندبخشی کاربرد زیادی دارند.
پکیج CD74HC244E

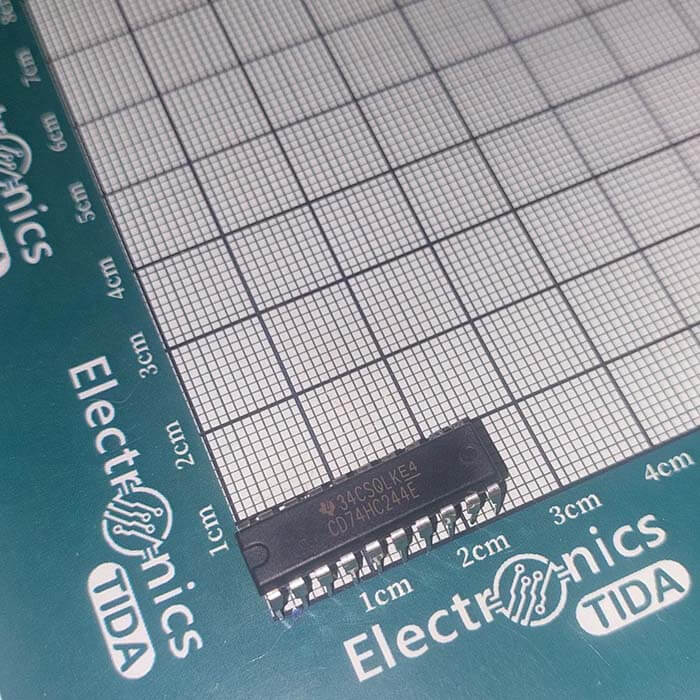

مدل CD74HC244E در پکیج PDIP-20 با 20 پایه عرضه میشود. این نوع پکیج برای نصب Through-Hole مناسب است و در تعمیر و طراحی بردهای الکترونیکی که از قطعات پایهدار استفاده میکنند کاربرد دارد.
هنگام تعویض این آیسی، علاوه بر شماره فنی، باید تعداد پایهها، نوع پکیج و ترتیب پایهها نیز با قطعه موجود روی برد مطابقت داده شود.
نکات مهم هنگام استفاده
- محدوده تغذیه توصیهشده را در محدوده 2 تا 6V قرار دهید.
- این آیسی دارای 8 کانال بافر منطقی است.
- خروجیها دارای قابلیت 3-State هستند.
- هر چهار کانال یک گروه با ورودی Enable مستقل تشکیل میدهند.
- در هنگام اتصال به باس داده، وضعیت Enable هر گروه باید بهدرستی کنترل شود.
- از اعمال ولتاژ خارج از محدوده مجاز به ورودیها و خروجیها خودداری کنید.
- در هنگام جایگزینی، پکیج و پینآوت قطعه جدید را با نمونه اصلی مقایسه کنید.
قطعات مرتبط

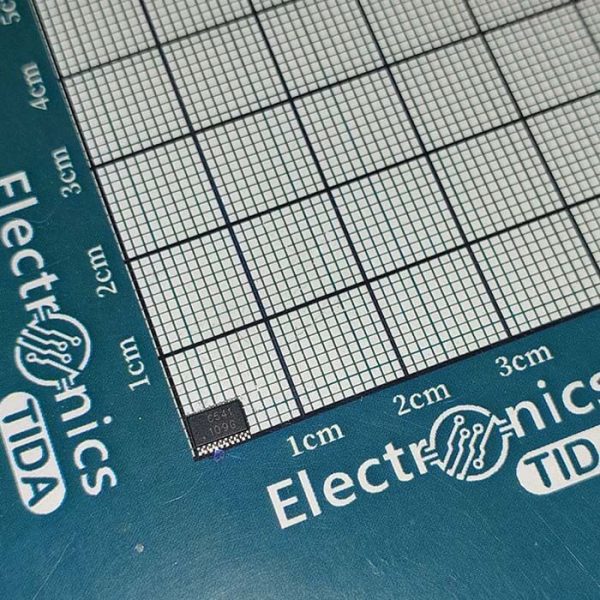

در کنار CD74HC244E میتوانید SN74HCT244PWR و 74HC244N را نیز بررسی کنید. هر دو قطعه از خانواده بافرها و لایندرایورهای هشتکاناله با خروجی سهحالته هستند و در مدارهای دیجیتال برای بافر و انتقال سیگنالهای منطقی کاربرد دارند. SN74HCT244PWR از خانواده HCT است، در حالی که CD74HC244E و 74HC244N در خانواده HC قرار میگیرند؛ بنابراین هنگام جایگزینی باید مشخصات الکتریکی و سطح منطقی ورودیها بررسی شود.
دیتاشیت CD74HC244E
برای مشاهده مشخصات الکتریکی، پینآوت، نمودارهای عملکرد، مدار داخلی، اطلاعات پکیج و شرایط کاری میتوانید دیتاشیت رسمی CD74HC244E از Texas Instruments را مطالعه کنید.
