معرفی UDN2981AT
UDN2981AT یک درایور منبع هشتکاناله (8-Channel Source Driver) از خانواده UDN2981 است که برای سوئیچینگ High-Side و راهاندازی بارهای مختلف در مدارهای الکترونیکی طراحی شده است. این آیسی برای ایجاد ارتباط بین مدارهای منطقی با جریان پایین و بارهایی که به جریان بیشتری نیاز دارند مورد استفاده قرار میگیرد.
این قطعه دارای 8 کانال خروجی مستقل است و هر کانال قابلیت تأمین جریان Source تا 500mA را دارد. خروجیها برای کاربردهای High-Side طراحی شدهاند و وجود مدارهای حفاظت در برابر پالسهای گذرا، استفاده از این درایور را برای بارهای القایی مانند رله و سلونوئید مناسب میکند.
ورودیهای این درایور با منطقهای TTL، DTL، PMOS و CMOS سازگار هستند و میتوان از آن بهعنوان رابط بین مدار کنترل و بارهای الکتریکی استفاده کرد.
ویژگیهای UDN2981
- نوع قطعه: 8-Channel Source Driver
- نوع خروجی: High-Side Source
- تعداد کانالها: 8 کانال مستقل
- حداکثر جریان Source خروجی: 500mA
- محدوده ولتاژ بار: 5V تا 50V
- ورودیهای سازگار با TTL، DTL، PMOS و CMOS
- دارای خروجیهای محافظتشده در برابر پالسهای گذرا
- مناسب برای راهاندازی بارهای القایی
- نسبت ورودی به خروجی: 1:1
- پکیج: DIP-18
- نوع نصب: Through-Hole
- محدوده دمای کاری: -20°C تا +85°C
کاربردهای UDN2981
- راهاندازی رلهها
- کنترل سلونوئیدها
- راهاندازی لامپها
- کنترل LEDها
- راهاندازی موتورهای Stepper
- راهاندازی موتورهای Servo
- مدارهای کنترل Print Hammer
- مدارهای اتوماسیون صنعتی
- رابط بین میکروکنترلر و بارهای پرجریان
- مدارهای High-Side Switching
نحوه عملکرد UDN2981AT
UDN2981AT سیگنال منطقی را در ورودی هر کانال دریافت کرده و متناسب با وضعیت ورودی، خروجی متناظر را فعال میکند. خروجیهای High-Side جریان را از منبع تغذیه به سمت بار هدایت میکنند و به همین دلیل این آیسی برای کاربردهایی که به Source کردن جریان نیاز دارند مناسب است.
هر یک از هشت کانال بهصورت مستقل کنترل میشود. بنابراین میتوان چندین بار مختلف را با استفاده از یک آیسی کنترل کرد. این ویژگی در مدارهای کنترل صنعتی، تجهیزات الکترونیکی و سیستمهایی که تعداد زیادی بار باید بهصورت جداگانه کنترل شوند، کاربرد دارد.
حفاظت خروجیها
یکی از ویژگیهای مهم این درایور، وجود مدارهای محافظ در برابر Transient در خروجیها است. این مدارها برای کاهش اثر پالسهای ولتاژی ایجادشده هنگام قطع بارهای القایی در نظر گرفته شدهاند.
به همین دلیل میتوان از این قطعه برای کنترل بارهایی مانند رلهها و سلونوئیدها استفاده کرد. البته جریان، ولتاژ و شرایط حرارتی واقعی مدار باید در طراحی نهایی در نظر گرفته شود.
سازگاری با مدارهای منطقی
ورودیهای این درایور با منطقهای TTL، DTL، PMOS و CMOS سازگار هستند. به همین دلیل میتوان آن را در بخش رابط بین مدارهای کنترل دیجیتال و بارهای با جریان بالاتر به کار برد.
مزایای استفاده از UDN2981AT
- هشت کانال مستقل: امکان کنترل چندین بار توسط یک آیسی
- جریان خروجی بالا: قابلیت Source کردن جریان تا 500mA
- تحمل ولتاژ بار: مناسب برای بارهای با ولتاژ تا 50V
- خروجی High-Side: مناسب برای سوئیچینگ سمت مثبت بار
- حفاظت در برابر Transient: مناسب برای کاربردهای دارای بار القایی
- پکیج DIP-18: مناسب برای بردهای Through-Hole و تعمیرات تجهیزات الکترونیکی

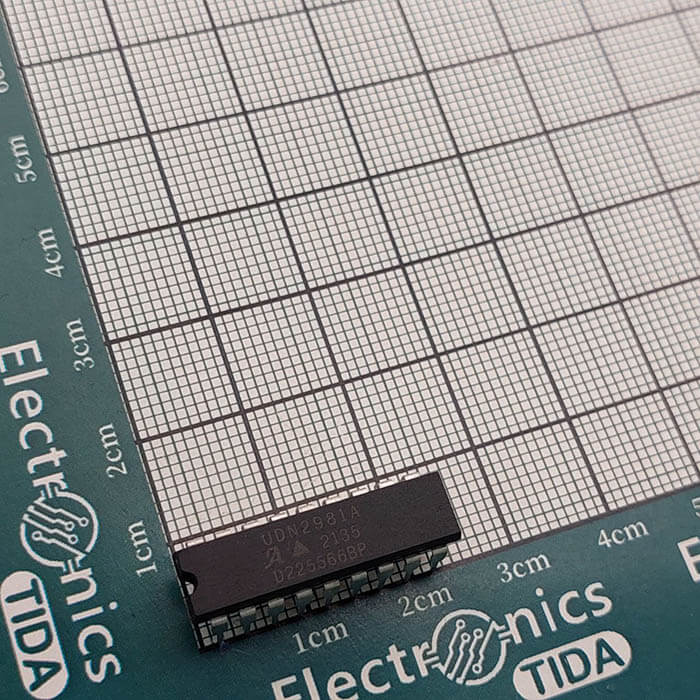

پکیج و نصب UDN2981AT
این مدل در پکیج DIP-18 با 18 پایه عرضه میشود و برای نصب Through-Hole روی بردهای الکترونیکی مناسب است. هنگام تعویض این قطعه باید علاوه بر شماره فنی، به تعداد پایهها، ترتیب پایهها و مشخصات الکتریکی نیز توجه شود.
از آنجا که درایورهای مشابه ممکن است تعداد کانال، پینآوت یا نوع خروجی متفاوتی داشته باشند، استفاده از یک قطعه مشابه بدون بررسی دیتاشیت توصیه نمیشود.
نکات مهم هنگام استفاده
- جریان هر خروجی نباید از مقدار مجاز 500mA بیشتر شود.
- ولتاژ بار باید در محدوده مجاز قطعه قرار داشته باشد.
- در استفاده همزمان از چند کانال، توان تلفاتی کل آیسی باید بررسی شود.
- در بارهای القایی، رعایت سیمکشی و شرایط صحیح اتصال بار اهمیت دارد.
- در جریانهای بالا، شرایط حرارتی و دفع حرارت باید مورد توجه قرار گیرد.
- پیش از جایگزینی، پینآوت و پکیج قطعه جدید را با نمونه اصلی مقایسه کنید.
دیتاشیت UDN2981AT
برای مشاهده مشخصات الکتریکی، پینآوت، مدار داخلی، شرایط کاری و اطلاعات کامل این درایور میتوانید دیتاشیت UDN2981A را مطالعه کنید.
این دیتاشیت مربوط به خانواده UDN2981 و UDN2982 است و مشخصات ساختار 8 کاناله Source Driver، پکیج 18 پایه DIP، مشخصات خروجی و مدارهای کاربردی را ارائه میدهد.
