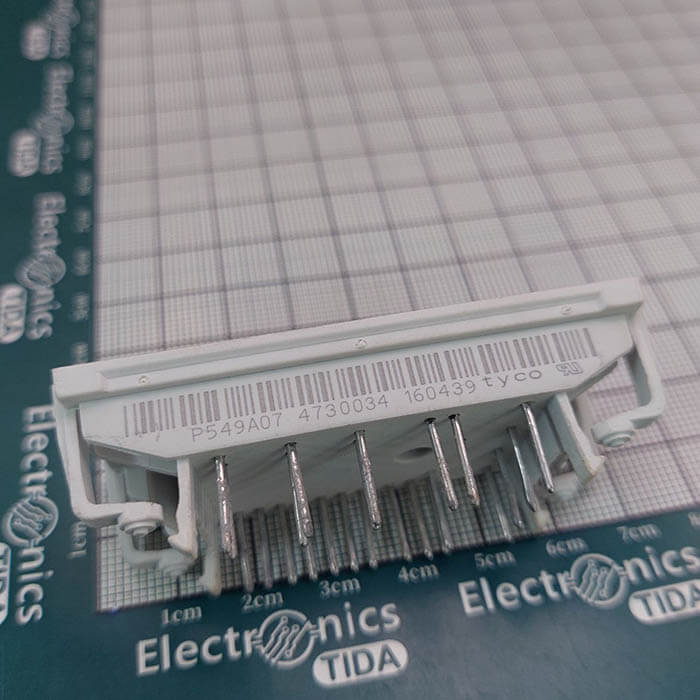

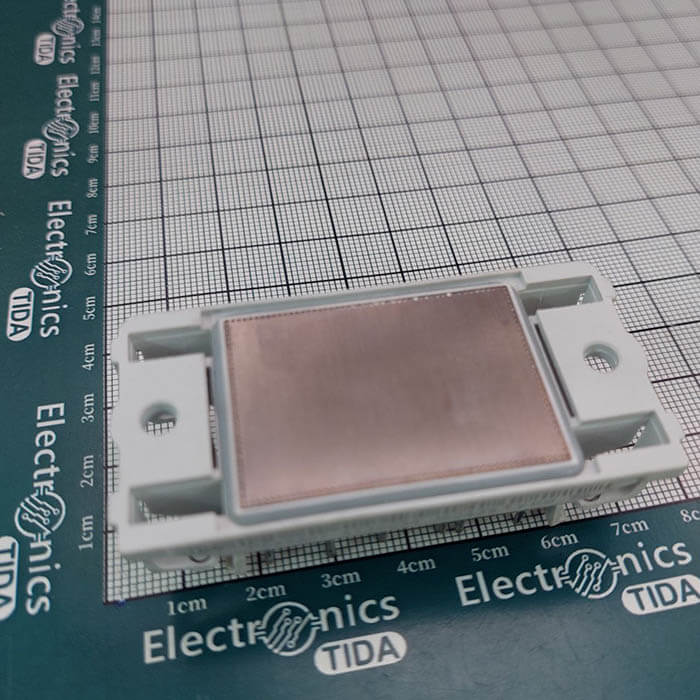

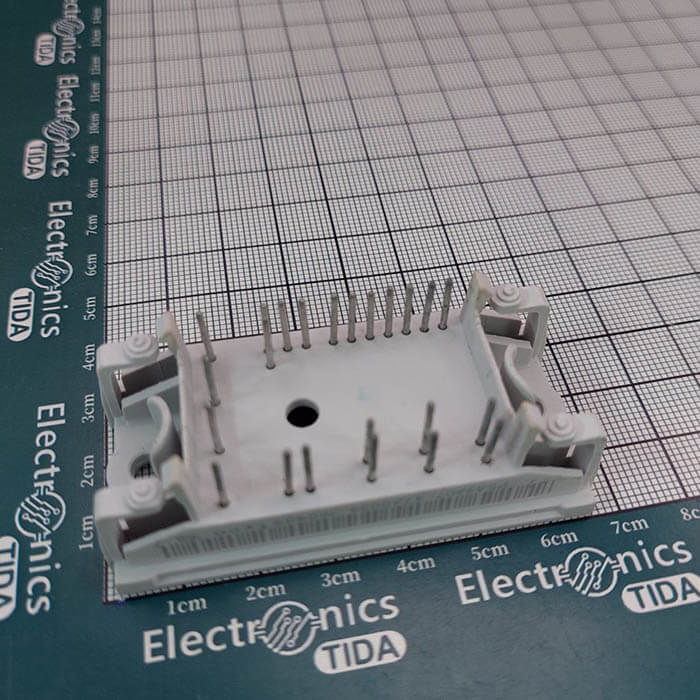

معرفی P549A07
P549A07 یک ماژول قدرت IGBT از محصولات Tyco Electronics است که برای استفاده در مدارهای قدرت و سیستمهای اینورتر سهفاز طراحی شده است. این ماژول برای سوئیچینگ توان در تجهیزاتی مانند درایو موتور، اینورتر و سایر سیستمهای تبدیل توان کاربرد دارد.
این ماژول دارای ساختار مناسب برای مدارهای اینورتر سهفاز بوده و با ولتاژ کلکتور-امیتر 1200V و جریان کلکتور 50A در مشخصات فنی موجود معرفی شده است. همچنین ولتاژ ایزولاسیون آن 2500V اعلام شده است.
ویژگیهای P549A07
- نوع قطعه: ماژول قدرت IGBT
- ولتاژ Collector-Emitter: 1200V
- جریان Collector: 50A
- پیکربندی: 3-Phase Inverter
- ولتاژ ایزولاسیون: 2500V
- مناسب برای مدارهای سوئیچینگ قدرت
- مناسب برای سیستمهای اینورتر و کنترل موتور
- طراحی شده برای کاربردهای صنعتی
کاربردهای P549A07
- اینورترهای سهفاز
- درایو موتورهای الکتریکی
- تجهیزات کنترل سرعت موتور
- مبدلهای قدرت
- منابع تغذیه و سیستمهای قدرت صنعتی
- تجهیزات اتوماسیون صنعتی
- UPS و تجهیزات تبدیل انرژی
- ماشینآلات صنعتی
نحوه عملکرد P549A07
P549A07 با استفاده از کلیدهای IGBT داخلی، امکان کنترل جریان و توان در بخش قدرت یک سیستم الکترونیکی را فراهم میکند. در یک مدار اینورتر سهفاز، کلیدهای قدرت با دریافت سیگنالهای کنترلی مناسب، ولتاژ DC را به شکل موج AC مورد نیاز برای تغذیه موتور یا بار تبدیل میکنند.
سرعت سوئیچینگ و نحوه کنترل گیت IGBTها مستقیماً بر تلفات، دمای کاری و عملکرد کلی سیستم تأثیر میگذارد. به همین دلیل طراحی صحیح مدار درایو گیت و رعایت شرایط حرارتی در هنگام استفاده از این نوع ماژول اهمیت زیادی دارد.
ایزولاسیون الکتریکی
ولتاژ ایزولاسیون اعلامشده برای این ماژول 2500V است. این ویژگی برای کاربردهای قدرت که در آن بخش کنترل و مدار قدرت با اختلاف پتانسیل قابل توجهی کار میکنند اهمیت دارد.
در طراحی و تعمیر تجهیزات قدرت، علاوه بر مشخصات الکتریکی ماژول، فاصلههای ایزولاسیون روی برد، عایقبندی، روش نصب و شرایط کاری نیز باید مطابق الزامات ایمنی سیستم در نظر گرفته شوند.
مزایای استفاده از P549A07
ولتاژ کاری بالا، قابلیت استفاده در مدارهای اینورتر سهفاز و ساختار ماژولار باعث شده است P549A07 برای تجهیزات قدرت و سیستمهای کنترل موتور گزینهای کاربردی باشد. استفاده از ماژول IGBT همچنین میتواند نسبت به استفاده از چندین قطعه مجزا، طراحی بخش قدرت را سادهتر و فشردهتر کند.
نکات مهم هنگام استفاده
- ولتاژ کلکتور-امیتر نباید از مقدار مجاز 1200V بیشتر شود.
- جریان عبوری باید با توجه به شرایط واقعی کاری و مشخصات حرارتی ماژول کنترل شود.
- درایو گیت باید مطابق مشخصات IGBT و مدار قدرت طراحی شود.
- استفاده از هیتسینک مناسب برای دفع حرارت ضروری است.
- در مدارهای اینورتر سهفاز، ترتیب صحیح اتصال پایههای قدرت و گیت اهمیت زیادی دارد.
- پیش از جایگزینی ماژول، پینآوت، ساختار داخلی و مشخصات الکتریکی قطعه جدید را با نمونه اصلی مقایسه کنید.
دیتاشیت P549A07
برای مشاهده مشخصات فنی، ولتاژ کلکتور-امیتر، جریان کلکتور، پیکربندی اینورتر و مشخصات ایزولاسیون میتوانید دیتاشیت P549A07 را مطالعه کنید.
در اطلاعات فنی موجود، این قطعه با نام تجاری Tyco Electronics و بهعنوان یک ماژول IGBT با پیکربندی اینورتر سهفاز معرفی شده است. :contentReference[oaicite:1]{index=1}
