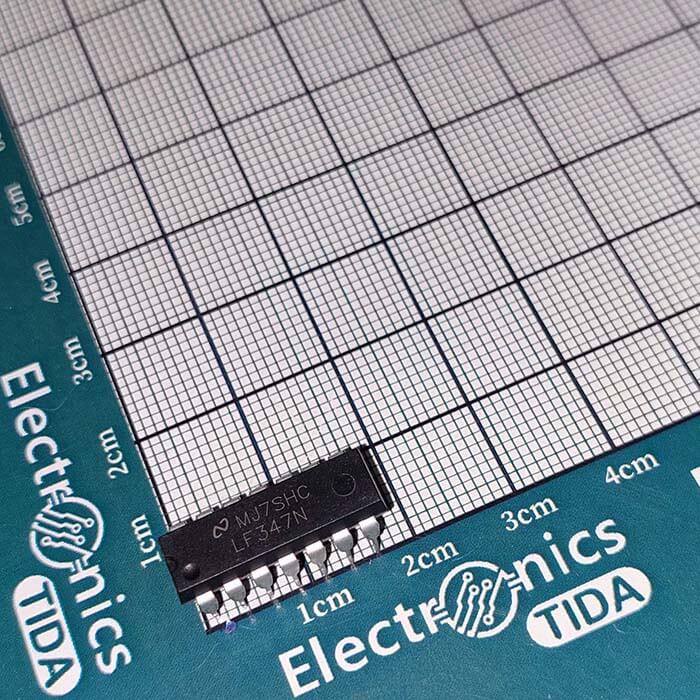

معرفی LF347N
LF347N یک تقویتکننده عملیاتی چهارگانه (Quad Operational Amplifier) با ورودی JFET است که برای مدارهای آنالوگ با نیاز به امپدانس ورودی بالا، جریان بایاس پایین و سرعت پاسخ مناسب طراحی شده است. این آیسی دارای چهار تقویتکننده عملیاتی مستقل در یک پکیج است و در مدارهای تقویت سیگنال، فیلترها، انتگرالگیرها و تجهیزات الکترونیکی مورد استفاده قرار میگیرد.
ساختار ورودی JFET باعث میشود جریان بایاس ورودی این آیسی بسیار پایین باشد و امپدانس ورودی بالایی ارائه دهد. LF347N همچنین دارای پهنایباند Gain-Bandwidth حدود 4MHz و Slew Rate حدود 13V/µs است که آن را برای بسیاری از مدارهای آنالوگ و کاربردهای با پاسخ سریع مناسب میکند.
ویژگیهای LF347
- نوع قطعه: Quad JFET-Input Operational Amplifier
- تعداد تقویتکنندههای داخلی: 4 کانال
- پهنایباند Gain-Bandwidth: حدود 4MHz
- Slew Rate: حدود 13V/µs
- جریان بایاس ورودی: حدود 50pA typ.
- جریان آفست ورودی: حدود 25pA typ.
- امپدانس ورودی: حدود 1012Ω
- ولتاژ آفست ورودی: حداکثر 10mV
- CMRR تیپیک: حدود 100dB
- جریان تغذیه کل: حدود 7.2mA typ.
- پکیج: PDIP-14
- نوع نصب: Through-Hole
- محدوده دمای کاری: 0°C تا +70°C
کاربردهای LF347
- مدارهای تقویت سیگنال آنالوگ
- فیلترهای فعال
- مدارهای انتگرالگیر و مشتقگیر
- مبدلهای دیجیتال به آنالوگ
- مدارهای Sample and Hold
- تقویتکنندههای صوتی و سیگنال
- مدارهای پردازش سیگنال
- تجهیزات اندازهگیری و الکترونیکی
نحوه عملکرد LF347N
LF347N از چهار تقویتکننده عملیاتی مستقل تشکیل شده است که هر کدام دارای ورودی معکوسکننده و غیرمعکوسکننده هستند. ورودیهای JFET این آیسی جریان بایاس بسیار کمی دارند و به همین دلیل برای مدارهایی که منبع سیگنال یا شبکه فیدبک مقاومت بالایی دارد، گزینه مناسبی محسوب میشوند.
هر یک از چهار تقویتکننده میتواند با استفاده از مقاومتها و خازنهای خارجی در پیکربندیهای مختلف مانند تقویتکننده معکوسکننده، غیرمعکوسکننده، بافر، فیلتر و انتگرالگیر مورد استفاده قرار گیرد.
ورودی JFET و امپدانس بالا
یکی از ویژگیهای مهم LF347N استفاده از ورودیهای JFET است. این ساختار باعث کاهش جریان بایاس ورودی شده و امپدانس ورودی بسیار بالایی ایجاد میکند. طبق دیتاشیت، مقاومت ورودی تیپیک در حدود 1012Ω است.
جریان بایاس پایین باعث میشود این آیسی در مدارهایی که سیگنال از طریق مقاومتهای با مقدار بالا دریافت میشود، اثر بارگذاری کمتری روی منبع سیگنال داشته باشد.
پهنایباند و سرعت پاسخ
LF347N دارای Gain-Bandwidth Product حدود 4MHz و Slew Rate حدود 13V/µs است. این مشخصات امکان استفاده از آن را در مدارهای تقویت و پردازش سیگنال با سرعت نسبتاً بالا فراهم میکند.
پهنایباند واقعی مدار به بهره حلقهبسته، شبکه فیدبک و شرایط بار نیز وابسته است؛ بنابراین مقدار 4MHz را نباید بهعنوان پهنایباند ثابت تمام مدارهای ساختهشده با این آیسی در نظر گرفت.
تعداد کانال و پکیج LF347N
LF347N شامل چهار تقویتکننده عملیاتی در یک آیسی است و در پکیج PDIP-14 عرضه میشود. این پکیج دارای 14 پایه بوده و برای نصب Through-Hole روی بردهای الکترونیکی مناسب است.
مدل LF347N برای کاربردهایی که به چند تقویتکننده عملیاتی در یک پکیج نیاز دارند، میتواند باعث کاهش تعداد قطعات و فضای مورد نیاز روی PCB شود.
تغذیه
LF347N برای کار با منابع تغذیه دو قطبی طراحی شده است. طبق دیتاشیت، مشخصات اصلی عملکردی آن برای تغذیه ±15V ارائه شده و تقویتکنندهها میتوانند با منابع تغذیه پایینتر نیز کار کنند؛ با این حال کاهش ولتاژ تغذیه میتواند روی پارامترهایی مانند Gain-Bandwidth و Slew Rate تأثیر بگذارد.
نکات مهم هنگام استفاده
- LF347N دارای 4 تقویتکننده عملیاتی مستقل است.
- ورودیهای JFET باعث جریان بایاس ورودی پایین و امپدانس ورودی بالا میشوند.
- Gain-Bandwidth Product حدود 4MHz است.
- Slew Rate تیپیک حدود 13V/µs است.
- پکیج LF347N برابر PDIP-14 است.
- محدوده دمای کاری نسخه LF347N برابر 0°C تا +70°C است.
- هنگام جایگزینی، پینآوت، محدوده تغذیه و مشخصات ورودی و خروجی را با قطعه اصلی مقایسه کنید.
دیتاشیت LF347
برای مشاهده مشخصات کامل الکتریکی، پینآوت، مدار داخلی، نمودارهای عملکرد، مشخصات حرارتی و اطلاعات پکیج میتوانید دیتاشیت رسمی LF347N از Texas Instruments را مطالعه کنید.
