JRC4558D

تماس بگیرید

توضیحات

معرفی JRC4558D

JRC4558D یک تقویت‌کننده عملیاتی دوگانه (Dual Operational Amplifier) ساخت Japan Radio Corporation (JRC) است که از دو تقویت‌کننده عملیاتی مستقل در یک پکیج تشکیل شده است. این آی‌سی با بهره ولتاژی بالا و جبران‌سازی فرکانسی داخلی، برای تقویت و پردازش سیگنال‌های آنالوگ طراحی شده است.

JRC4558D در مدارهای صوتی، پیش‌تقویت‌کننده‌ها، فیلترهای فعال، مدارهای تقویت سیگنال و تجهیزات الکترونیکی کاربرد دارد و به دلیل ساختار دوگانه، امکان استفاده از دو طبقه تقویت‌کننده را با یک آی‌سی فراهم می‌کند.

ویژگی‌های JRC4558

نوع قطعه: Dual Operational Amplifier
تعداد تقویت‌کننده‌های داخلی: 2 کانال
محدوده ولتاژ تغذیه: ±4V تا ±18V
بهره ولتاژی حلقه باز: حدود 100dB typ.
مقاومت ورودی: حدود 5MΩ typ.
پهنای‌باند Gain-Bandwidth: حدود 3MHz
Slew Rate: حدود 1V/µs
CMRR تیپیک: حدود 90dB
جریان تغذیه: حدود 3.5mA typ.
دارای جبران‌سازی فرکانسی داخلی
فناوری ساخت: Bipolar
پکیج: DIP-8
نوع نصب: Through-Hole

کاربردهای JRC4558

مدارهای تقویت‌کننده صوتی
پیش‌تقویت‌کننده‌های صوتی
فیلترهای فعال
مدارهای پردازش سیگنال آنالوگ
مدارهای تقویت‌کننده خطی
تجهیزات صوتی و الکترونیکی
مدارهای آزمایشگاهی و اندازه‌گیری

نحوه عملکرد JRC4558

JRC4558D شامل دو تقویت‌کننده عملیاتی مستقل است که هرکدام دارای ورودی معکوس‌کننده، ورودی غیرمعکوس‌کننده و خروجی اختصاصی هستند. این ساختار امکان استفاده از دو طبقه تقویت یا پردازش سیگنال را با یک آی‌سی فراهم می‌کند.

جبران‌سازی فرکانسی داخلی باعث می‌شود JRC4558D در پیکربندی‌های مختلف مانند تقویت‌کننده معکوس‌کننده، غیرمعکوس‌کننده، بافر و فیلترهای فعال مورد استفاده قرار گیرد.

پهنای‌باند و سرعت پاسخ

JRC4558D دارای Gain-Bandwidth Product حدود 3MHz و Slew Rate تیپیک حدود 1V/µs است. این مشخصات امکان استفاده از آن را در بسیاری از مدارهای تقویت و پردازش سیگنال صوتی و آنالوگ فراهم می‌کند.

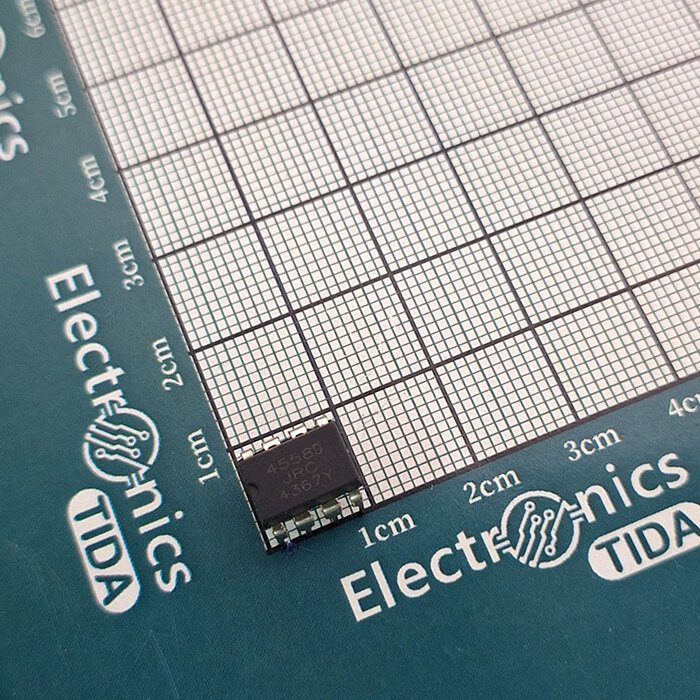

پکیج و پایه‌های JRC4558

مدل JRC4558D در پکیج DIP-8 با 8 پایه عرضه می‌شود. این پکیج از نوع Through-Hole بوده و برای بردهای الکترونیکی پایه‌دار و تعمیرات تجهیزات صوتی و صنعتی مناسب است.
