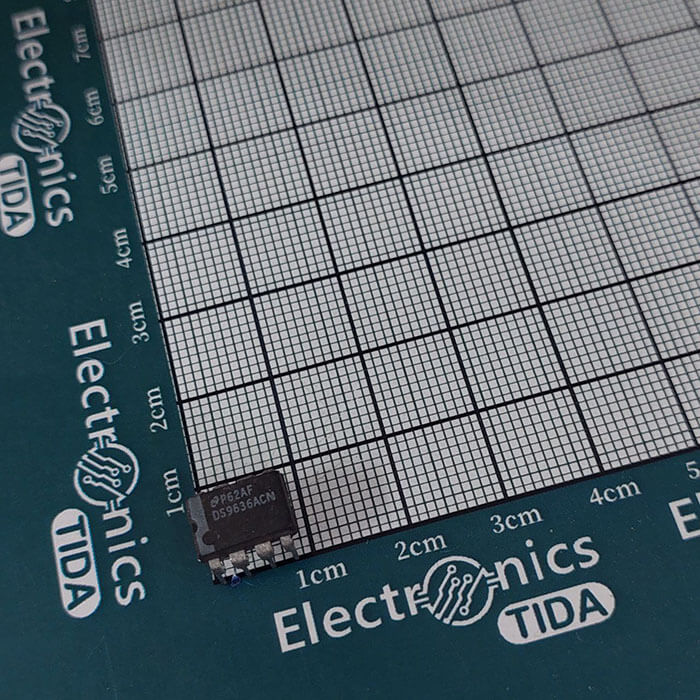

معرفی DS9636ACN
DS9636ACN یک درایور دوکاناله خط از نوع RS-423 است که توسط National Semiconductor طراحی شده است. این آیسی برای انتقال سیگنالهای دیجیتال در سیستمهای ارتباطی طراحی شده و دارای قابلیت کنترل سرعت تغییر سیگنال خروجی (Slew Rate) است.
این قطعه دارای دو درایور Single-Ended مستقل است و ورودیهای آن با منطق TTL و CMOS سازگار هستند. قابلیت تنظیم Slew Rate به کمک یک مقاومت خارجی، امکان شکلدهی مناسبتر سیگنال خروجی و کاهش نیاز به فیلترهای خارجی را فراهم میکند.
ویژگیهای DS9636ACN
- نوع قطعه: RS-423 Dual Line Driver
- تعداد درایورها: 2 کانال
- استاندارد ارتباطی: EIA RS-423
- ورودی سازگار با TTL و CMOS
- قابلیت تنظیم Slew Rate با مقاومت خارجی
- دارای محدودکننده جریان خروجی
- محافظت خروجی در برابر اتصال کوتاه
- ولتاژ تغذیه نامی: +12V و -12V
- محدوده مقاومت Wave-Shaping: 10kΩ تا 1MΩ
- پکیج: 8-Pin DIP
- نوع نصب: Through-Hole
- محدوده دمای کاری مدل تجاری: 0°C تا +70°C
کاربردهای DS9636ACN
- سیستمهای انتقال داده دیجیتال
- مدارهای ارتباطی مبتنی بر RS-423
- درایو خطوط ارتباطی
- مدارهای شکلدهی سیگنال
- تجهیزات صنعتی و الکترونیکی
- سیستمهای ارتباطی قدیمی و تجهیزات تعمیراتی
- مدارهای رابط بین منطق TTL یا CMOS و خطوط انتقال داده
نحوه عملکرد DS9636ACN
DS9636ACN اطلاعات منطقی دریافتشده در ورودی را به سیگنال مناسب برای انتقال روی خط RS-423 تبدیل میکند. این آیسی دارای دو درایور مستقل است که هر کدام یک ورودی منطقی و یک خروجی خط دارند.
ورودیهای قطعه با سطوح منطقی TTL و CMOS سازگار هستند و خروجیها برای راهاندازی خطوط ارتباطی طراحی شدهاند. محدودکننده جریان داخلی نیز در هر دو وضعیت خروجی، از افزایش بیش از حد جریان جلوگیری میکند.
کنترل Slew Rate
یکی از ویژگیهای مهم DS9636ACN قابلیت تنظیم سرعت تغییر ولتاژ خروجی است. این قابلیت با اتصال یک مقاومت خارجی بین پایه WS (Wave-Shaping Control) و زمین انجام میشود.
با انتخاب مقدار مناسب مقاومت Wave-Shaping میتوان سرعت تغییر سیگنال خروجی را کنترل کرد. این روش باعث میشود برای شکلدهی سیگنال، در بسیاری از کاربردها نیاز به فیلتر خارجی کمتری وجود داشته باشد.
ورودیهای TTL و CMOS
ورودیهای DS9636ACN با منطق TTL سازگار هستند و به دلیل جریان ورودی پایین، قابلیت کار با سیگنالهای CMOS را نیز دارند. همچنین دیودهای Clamp داخلی برای محدود کردن ترانزیانتهای منفی در ورودیها در نظر گرفته شدهاند.
حفاظت خروجی
این آیسی دارای محدودکننده جریان خروجی است و در برابر اتصال کوتاه خروجی محافظت میشود. جریان خروجی Source و Sink میتواند در شرایط مشخصشده دیتاشیت تا حدود 150mA برسد.
با این حال، مقادیر حداکثر جریان خروجی نباید بهعنوان جریان کاری دائمی در هر شرایطی در نظر گرفته شوند و باید محدودیتهای حرارتی و شرایط کاری مدار نیز رعایت شود.
ولتاژ تغذیه DS9636ACN
DS9636ACN برای کار با تغذیه دو قطبی طراحی شده و ولتاژ نامی آن +12V و -12V است. طبق دیتاشیت، محدوده توصیهشده برای تغذیه مثبت حدود 10.8V تا 13.2V و برای تغذیه منفی حدود -13.2V تا -10.8V است.
پکیج و پایههای DS9636ACN
مدل DS9636ACN در پکیج 8-Pin DIP با قابلیت نصب Through-Hole عرضه شده است. این پکیج برای بردهای الکترونیکی پایهدار مناسب بوده و در تعمیر تجهیزات قدیمی و صنعتی کاربرد دارد.
نکات مهم هنگام استفاده
- ولتاژ تغذیه نامی قطعه ±12V است.
- DS9636ACN دارای دو درایور مستقل است.
- ورودیها با منطق TTL و CMOS سازگار هستند.
- Slew Rate خروجی با یک مقاومت خارجی متصل به پایه WS تنظیم میشود.
- برای عملکرد صحیح، مقدار مقاومت Wave-Shaping باید مطابق شرایط مدار انتخاب شود.
- در هنگام جایگزینی، پینآوت و ولتاژهای تغذیه را با نمونه اصلی مقایسه کنید.
- مقادیر حداکثر جریان و ولتاژ دیتاشیت نباید بهعنوان شرایط کاری دائمی در نظر گرفته شوند.
دیتاشیت DS9636ACN
برای مشاهده مشخصات الکتریکی، پینآوت، مدار داخلی، نحوه تنظیم Slew Rate، مشخصات خروجی، شرایط تغذیه و اطلاعات پکیج میتوانید دیتاشیت DS9636ACN را مطالعه کنید.
