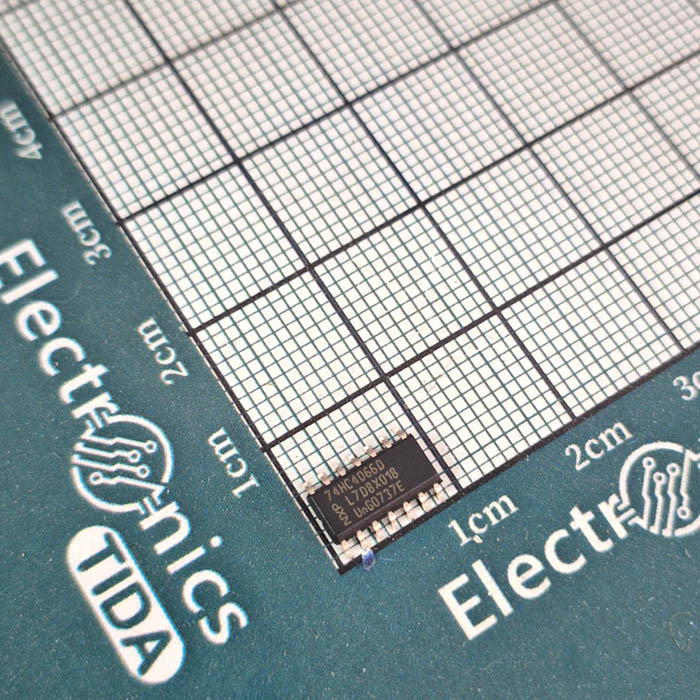

74HC4066D چیست؟
74HC4066D یک آیسی سوئیچ آنالوگ چهارکاناله از خانواده CMOS است که شامل چهار سوئیچ مستقل و دوطرفه میشود. هر سوئیچ با یک ورودی کنترلی دیجیتال فعال یا غیرفعال شده و امکان عبور سیگنالهای آنالوگ و دیجیتال را بین دو نقطه از مدار فراهم میکند.
این ساختار باعث میشود از این قطعه برای انتخاب مسیر سیگنال، قطع و وصل خطوط آنالوگ، مالتیپلکسینگ و مسیریابی سیگنال در مدارهای الکترونیکی استفاده شود. هر چهار کانال بهصورت مستقل کنترل میشوند و در حالت فعال امکان انتقال سیگنال در هر دو جهت را دارند.
ویژگیهای 74HC4066
- دارای 4 سوئیچ آنالوگ مستقل و دوطرفه
- قابلیت عبور سیگنالهای آنالوگ و دیجیتال
- کنترل مستقل هر سوئیچ با ورودی دیجیتال
- محدوده ولتاژ تغذیه: 2 تا 6 ولت
- مقاومت ON پایین؛ حدود 50 اهم بهصورت Typical در شرایط مشخص دیتاشیت
- مصرف توان پایین
- نویزپذیری مناسب و عملکرد پایدار
- خطی بودن مناسب برای کاربردهای سوئیچینگ سیگنال آنالوگ
- محدوده دمای کاری: 40- تا 125+ درجه سانتیگراد در شرایط اعلامشده توسط سازنده
- پکیج: SOIC-14
کاربردهای 74HC4066
- سوئیچینگ سیگنالهای آنالوگ و دیجیتال
- انتخاب مسیر سیگنال
- مدارهای مالتیپلکسینگ
- مسیریابی سیگنال بین بخشهای مختلف مدار
- مدارهای صوتی و پردازش سیگنال
- مدارهای سنسور و اندازهگیری
- مدارهای نمونهبرداری و Sample & Hold
- کنترل مسیر سیگنال در مدارهای ADC و DAC
قطعات مرتبط با 74HC4066D
در کنار 74HC4066D، قطعه 74HC4051 نیز برای مدارهای سوئیچینگ و مسیریابی سیگنالهای آنالوگ و دیجیتال کاربرد دارد. 74HC4051 یک مالتیپلکسر و دمولتیپلکسر آنالوگ است که امکان انتخاب یکی از چند مسیر سیگنال را فراهم میکند و در مدارهای اندازهگیری، پردازش سیگنال و انتخاب ورودی مورد استفاده قرار میگیرد.
دیتاشیت 74HC4066D
برای مشاهده مشخصات فنی کامل، شرایط کاری، مشخصات الکتریکی و اطلاعات مربوط به پایههای قطعه میتوانید به صفحه رسمی 74HC4066D در سایت Toshiba مراجعه کنید.
برای دانلود دیتاشیت PDF، روی لینک دانلود دیتاشیت 74HC4066D کلیک کنید.
