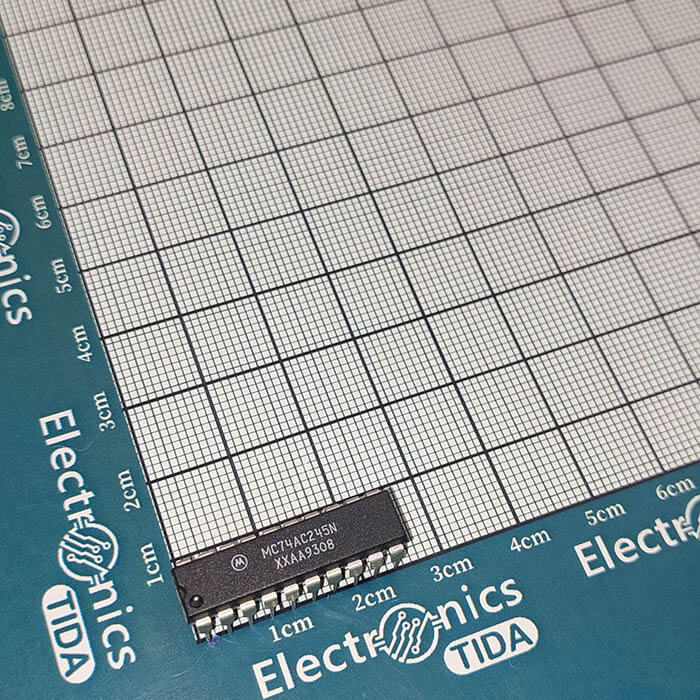

🧩 توضیحات محصول: MC74AC245N – آی‌سی بافر دوطرفه با کنترل جهت و توان بالا
MC74AC245N یک آی‌سی بافر/درایور دوطرفه 8 بیتی از خانواده 74AC با استاندارد CMOS سریع است. این آی‌سی برای انتقال اطلاعات بین دو باس طراحی شده و دارای قابلیت کنترل جهت انتقال داده و فعال‌سازی سه‌حالته (3-State) می‌باشد.
این قطعه در طراحی های دیجیتال برای افزایش جریان دهی، جداسازی مدارات و انتقال امن داده ها کاربرد دارد.
🧠 کاربردها:
انتقال اطلاعات بین دو باس دیجیتال
تقویت کننده های باس (راننده اتوبوس)
طراحی رابط میکروکنترلر با سخت افزارهای دیگر
کنترل دوطرفه دیتا بین ICهای منطقی
جداسازی مدارات با‌های متفاوت (Isolation)
نحوه عملکرد:
این آی‌سی دارای 8 خط ورودی/خروجی در هر طرف است (A1-A8 و B1-B8). جهت انتقال داده شده از طریق پایه DIR مشخص می‌شه:
اگر DIR = HIGH → انتقال داده شده از A به B
اگر DIR = LOW → انتقال از B به A
نیز با فعال کردن پایه OE = LOW ، خروجی فعال می‌شه. در حالت OE = HIGH ، خروجی‌ها به حالت Hi-Z (سه‌حالته) میرن و از باس جدا می‌شن.
