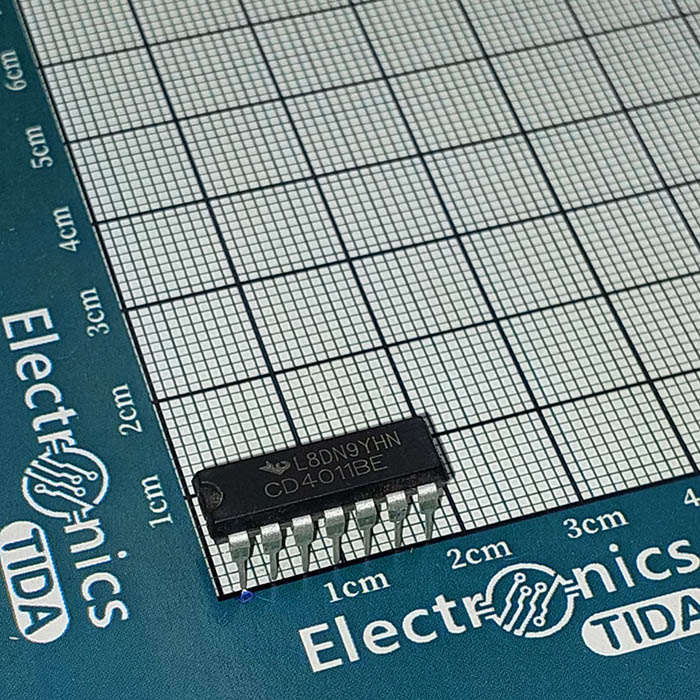

CD4011BE یک آی‌سی منطقی از خانواده CMOS (Complementary Metal-Oxide-Semiconductor) است که شامل چهار گیت NAND دو ورودی می‌باشد. این آی‌سی در مدارهای دیجیتال برای انجام عملیات منطقی NAND استفاده می‌شود و به دلیل مصرف انرژی پایین، در بسیاری از کاربردهای الکترونیکی عمومی، صنعتی و آموزشی مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی CD4011BE

1. تعداد گیت‌ها:
   • شامل 4 گیت NAND، هر کدام با 2 ورودی.
2. ولتاژ کاری:
   • محدوده ولتاژ تغذیه (VDD_{DD}DD​): 3 تا 15 ولت، که برای مدارهای با ولتاژ پایین و متوسط مناسب است.
3. مصرف توان پایین:
   • CD4011BE به دلیل استفاده از فناوری CMOS، مصرف توان بسیار پایین است، که آن را برای دستگاه‌های باتری‌محور مناسب می‌کند.
4. سطوح منطقی استاندارد:
   • سطح منطقی LOW (0): معمولاً نزدیک به 0 ولت.
   • سطح منطقی HIGH (1): نزدیک به ولتاژ تغذیه (VDD_{DD}DD​).
5. توانایی اتصال به قطعات دیگر:
   • سازگار با خانواده‌های منطقی TTL و CMOS.
6. زمان تأخیر (Propagation Delay):
   • معمولاً کمتر از 60 نانوثانیه در ولتاژ تغذیه 10 ولت.
7. جریان خروجی:
   • قابلیت تامین جریان خروجی تا حدود 10 میلی‌آمپر در حالت HIGH یا LOW.
8. دمای کاری:
   • از -55°C تا +125°C، مناسب برای محیط‌های صنعتی.
9. بسته‌بندی:
   • در بسته DIP-14 (Dual Inline Package) ارائه می‌شود که نصب روی بردهای آموزشی یا مدارهای نمونه‌سازی را آسان می‌کند.

کاربردهای CD4011BE

1. مدارهای منطقی:
   • پیاده‌سازی مدارهای دیجیتال مبتنی بر گیت NAND.
2. مدارات ترکیبی (Combinational Circuits):
   • ساخت گیت‌های دیگر مانند AND، OR، و NOT از ترکیب گیت‌های NAND.
3. تایمرها و اسیلاتورها:
   • استفاده در تولید سیگنال‌های موج مربعی برای مدارات تایمر و اسیلاتور.
4. کنترل و سوییچینگ:
   • کنترل عملکرد قطعات دیگر در مدار.
5. مدارات آموزشی:
   • استفاده در آموزش اصول منطقی و طراحی مدارهای دیجیتال.
6. مدارات تست و عیب‌یابی:
   • برای ایجاد یا تست رفتار منطقی خاص در مدارات دیجیتال.

مزایاCD4011BE:

1. مصرف توان پایین به دلیل فناوری CMOS.
2. سازگاری با ولتاژهای تغذیه متنوع.
3. انعطاف‌پذیری بالا در طراحی مدارهای منطقی.
4. مقاومت به نویز خوب در محیط‌های الکتریکی شلوغ.
